ROUTER

Router

Router adalah perangkat jaringan komputer yang menghubungkan host pada jaringan yang berlainan. Fungsi utamanya adalah melakukan IP Forwading, yaitu proses meneruskan paket IP dari satu jaringan ke jaringan lain yang menjadi tujuan paket data. Sehingga jika dilihat dari model referensi, perangkat ini bekerja pada lapisan network.

a. PC Router

PC router adalah komputer personal biasa, tetapi dengan penambahan spesifikasinya dan konfigurasi maka dapat berfungsi sebagai router. Penambahan spesifikasi dan konfigurasi yang dimaksud adalah:

1. Mempunyai minimal dua NIC yang maing-masing dihubungkan ke jaringan.

2. Pada setiap NIC harus diberi alamat (IP Address) yang mewakili jaringannya.

3. Diberikan konfigurasi forwading.

Pengguna diberikan kekeluasaan menentukan spesifikasi PC router tersebut, seperti:

1. Sistem operasi yang digunakan sehingga dalam melakukan konfigurasinya harus mengikuti sintaks pada sistem operasi tersebut. Kustomisasi ini memudahkan pengguna dalam pemeliharaannya karena dipastikan pengguna sudah terlebih dahulu memahami penggunaan dari sistem operasi tersebut.

2. Jumlah dan jenis NIC yang digunakan untuk koneksi antar network tersebut, biasanya disesuaikan dengan kebutuhan jumlah jaringan yang akan dihubungkan.

b. Dedicated Router

Dedicated router adalah perangkat yang dibuat dengan rancangan dan kofigurasi tertentu sebagai router. Ada beberapa vendor yang membuat router jenis ini, seperti Cisco, dan 3Com. Karakteristik dedicated router ditentukan vendornya masing-masing. Adapun konfigurasi jaringan dan konfigurasi tambahannya disediakan menggunakan sistem operasi sesuai dengan karakteristiknya. Bahkan, banyak vendor yang membuat sistem operasi sendiri untuk konfigurasinya sehingga pengguna harus mempelajari sistem operasi tersebut terlebih dahulu sebelum dapat mengoperasikannya. Misalnya, Cisco menerapkan IOS sebagai sistem operasi pada operasi perangkat yang diproduksi olehnya seperti untuk Manageable Switch (Catalist) dan Router.

Sumber : Teknik Komputer dan Jaringan

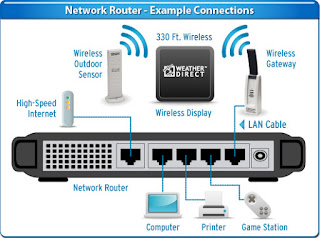

Sebelumnya mungkin ada yang belum tau apaan sih router??OK penjelasan sedikit, Router adalah hardware yang berguna untuk menghubungkan dan merutekan paket data dari sebuah jaringan network ke network yang lain. Dan bentuknya salah satunya router seperti gambar disamping.

Dan di sini saya akan menshare sedikit(Berhubung baru dapt dasar dari dosen coy..:) cara setting router yang umum atau dasarnya yang digunakan pada console.
Tahap-tahap dasar cara setting konfigurasi router seperti dibawah ini :

1. Setting host name
router#enable t
router(config)#hostname nama-router

2. Setting pasword console
router(config)# enable secret password-anda
router(config)# enable password password-anda

3. Membuat Paswword terencryption
router(config)# service password-encryption
router(config)# enable password password-anda

4. Setting vty dan aux
router(config)#line vty 0 4
router(config-line)#login
router(config-line)#password password-anda
router(config-line)#line con 0
router(config-line)#login
router(config-line)#password password-anda
router(config-line)# exit
router(config)# no service password-encryption
router(config)# ^Z
router(config)# wr mem

5. Setting terhadap FastEthernet fa 0/0
router#config t
router(config)#int fa0/0
router(config-if)# ip address 192.168.xx.x 255.255.xx.xx
router(config)#no shutdown
router(config)#exit

6. Setting terhadap Serial 0/0
router# config t
router(config)# int serial0/0
router(config-if)# ip address 192.168.xx.x 255.255.xx.xx
router(config)#no shutdown
router(config)#exit

Untuk Lebih jelas download disini

Sumber : de-kill dan ccna2-3
